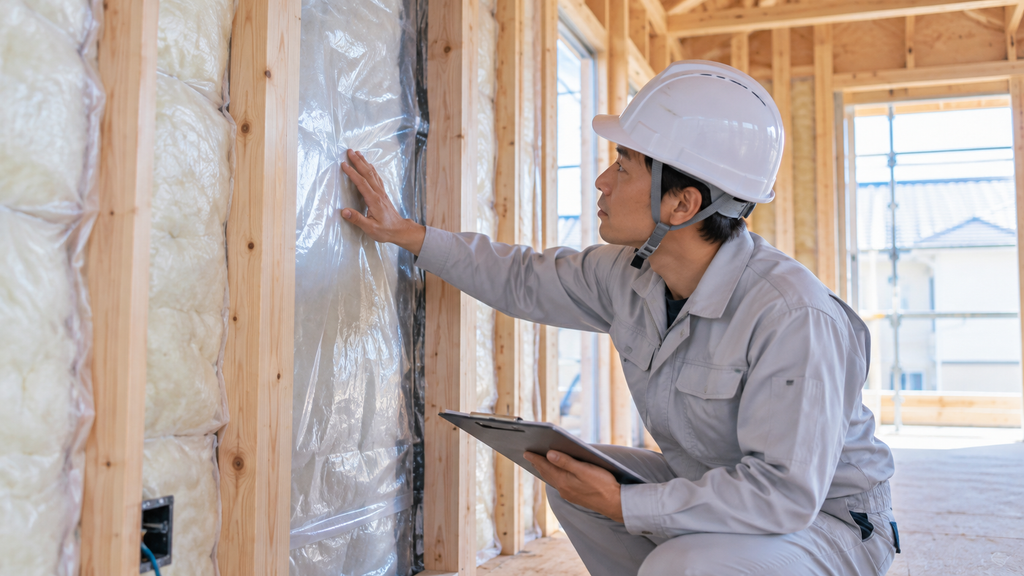

内部結露とは？壁の中で起こる原因と対策、建築時に確認したいポイント

こんにちは！MU設備です。

冬になると窓ガラスに水滴がつく「結露」は目で確認できますが、住宅では壁や天井など、普段は見えない場所で結露が起こることもありますが、これがいわゆる「内部結露」です。

内部結露は壁内結露とも呼ばれ、気づかないまま発生すると断熱材の性能低下や木材の腐朽など、住宅の性能や耐久性に影響する可能性がありますが、そもそも、なぜ壁の中で結露が起こるのでしょうか。

というわけでこの記事では、内部結露が発生する仕組みや表面結露との違い、住宅を建てる際に考えておきたい断熱・防湿・気密施工のポイントについて解説します。

内部結露が起きる原因と対策について調べたい方に是非見ていただきたい記事となっております。

それでは早速見ていきましょう！

★株式会社如月建設様のYouTubeでMU設備の気密測定をご紹介いただきました★

内部結露とは？

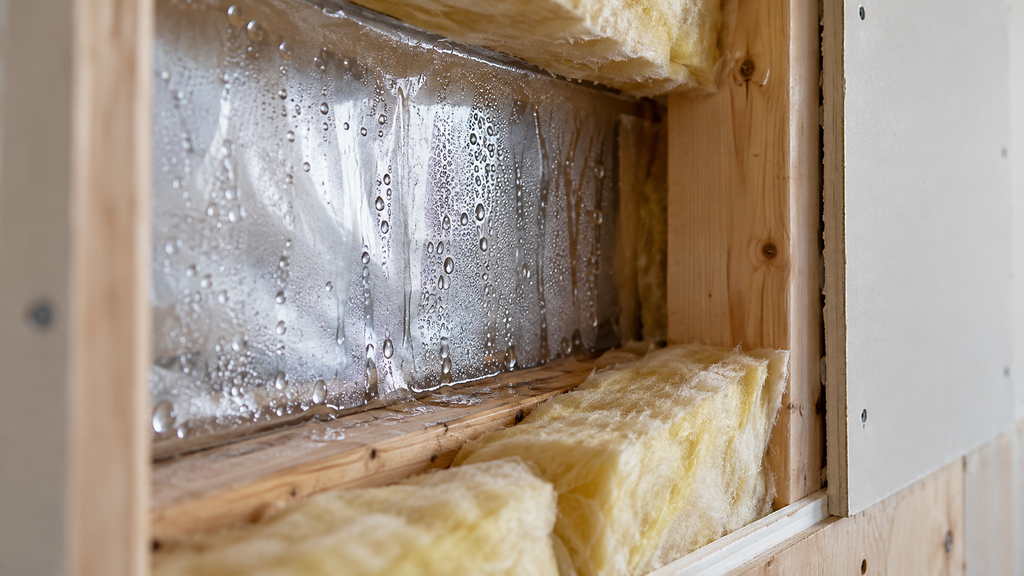

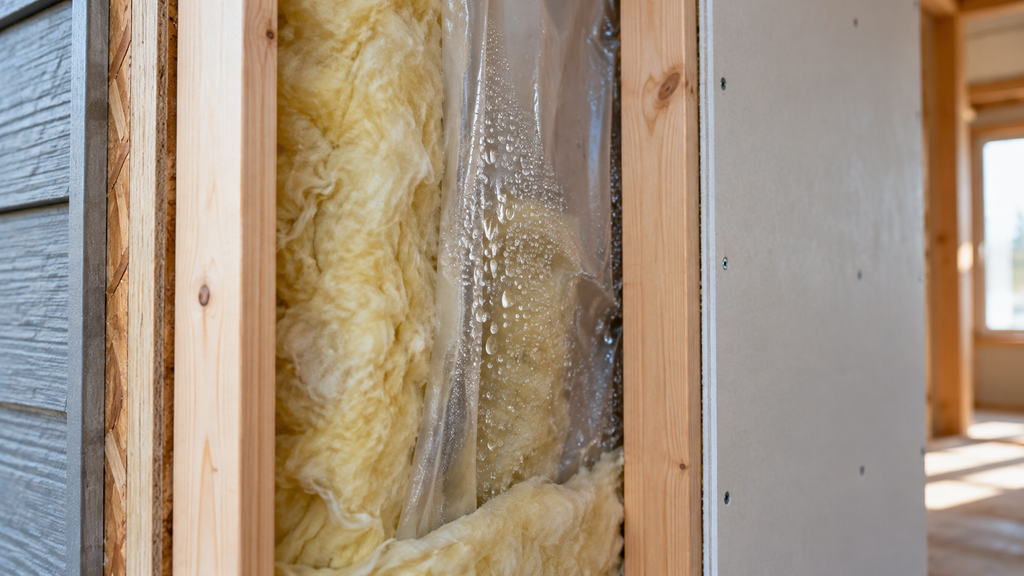

まずそもそも内部結露とは、壁や天井、床などの構造内部で発生する結露のことです。

住宅の室内には、人の呼吸や料理、入浴などによって発生した水蒸気が含まれていますが、この水蒸気を含んだ空気が壁の内部などへ入り込み、温度の低い部分で冷やされると、条件によっては水蒸気が水滴へ変わります。

これが内部結露です。

特に冬は室内が暖かく、屋外は寒いため、壁の内外で大きな温度差が生まれるため、室内側から壁の中へ入り込んだ湿気が外側に近づくにつれて冷やされ、結露につながる可能性があります。

表面結露と内部結露の違い

結露には、大きく分けて「表面結露」と「内部結露」があります。

種類	発生する場所	特徴
表面結露	窓ガラスや壁の表面など	室内から確認しやすい
内部結露	壁・天井・床などの内部	外から確認しにくい

冬に窓ガラスへ水滴がついていれば、すぐに結露していることが分かります。

一方、内部結露は石膏ボードやクロスなどの内装材の奥で発生するため、日常生活の中では気づきにくいのが特徴で厄介な点。

内部結露が起こる原因

前提として、内部結露は単純に「住宅の気密性が低いから起こる」といった一つの原因だけで決まるものではありません。

住宅の断面構成や室内外の温度差、水蒸気量、断熱材や防湿層の施工状態など、複数の条件が関係するのです。

そのため、ここでは住宅を建てる際に特に確認しておきたいポイントを見ていきましょう。

室内の水蒸気が壁の内部へ入り込む

室内には常に水蒸気が存在しており、冬場は暖房によって室内と屋外の温度差も大きくなります。

この水蒸気が壁の内部へ入り込み、温度が露点を下回る場所まで移動すると結露が発生する可能性があります。

そのため住宅では、断熱材を入れるだけではなく、室内側から断熱層へ水蒸気が入りにくくなるよう、防湿層を適切に設けることが重要と言えるでしょう。

防湿層に隙間や途切れがある

防湿層には、室内から壁の内部へ水蒸気が入り込むのを抑える役割があります。

ただし、防湿シートを使用していても、途中で途切れていたり、配線や配管などの貫通部分に隙間が残っていたりすると、計画した性能を十分に発揮できない可能性があります。

重要なのは、防湿材を使っているかどうかだけではなく、防湿層が建物全体で適切に連続していることです。

断熱材に隙間や施工ムラがある

断熱材は、住宅を途切れなく覆うように施工することが基本です。

ところが、柱や梁などの取り合い部分に隙間があったり、断熱材がずれていたりすると、その部分だけ熱が逃げやすくなりますが、これがいわゆる「断熱欠損」です。

断熱欠損があると部分的に温度が下がり、条件によっては結露が発生しやすくなるため、断熱材の性能だけを見るのではなく、実際にどのように施工されているかも重要になります。

壁内に空気が出入りする経路が残っている

住宅には、電気配線や配管、ダクトなど、壁や床を貫通する部分が数多くあり、こうした箇所の気密処理が不十分な場合、意図しない空気の通り道ができることがあります。

ここで注意したいのは、「気密性を高めれば内部結露を必ず防げる」という意味ではないことです。

内部結露への対策には、断熱・防湿・気密だけでなく、壁の構成や通気層なども含めて考える必要があります。

そのうえで、計画していない空気の移動を抑えることは、住宅性能を設計どおり発揮させるための重要なポイントの一つです。

内部結露を防ぐために重要な3つの施工

続いて内部結露を具体的にどう防いでいくのか、3つの施工について見ていきましょう。

1．断熱層を途切れさせない

まず一つ目です。

断熱材は、住宅の内側や外側を連続して包むことで性能を発揮しますが、壁の途中や床・天井との取り合い部分などで断熱材が途切れてしまうと、その部分だけ熱が逃げやすくなるため、施工時には隙間や厚みの不足がないか確認することが重要です。

ちなみに、断熱材そのものの性能が高くても、施工状態によって実際の住宅性能は変わるため注意しましょう。

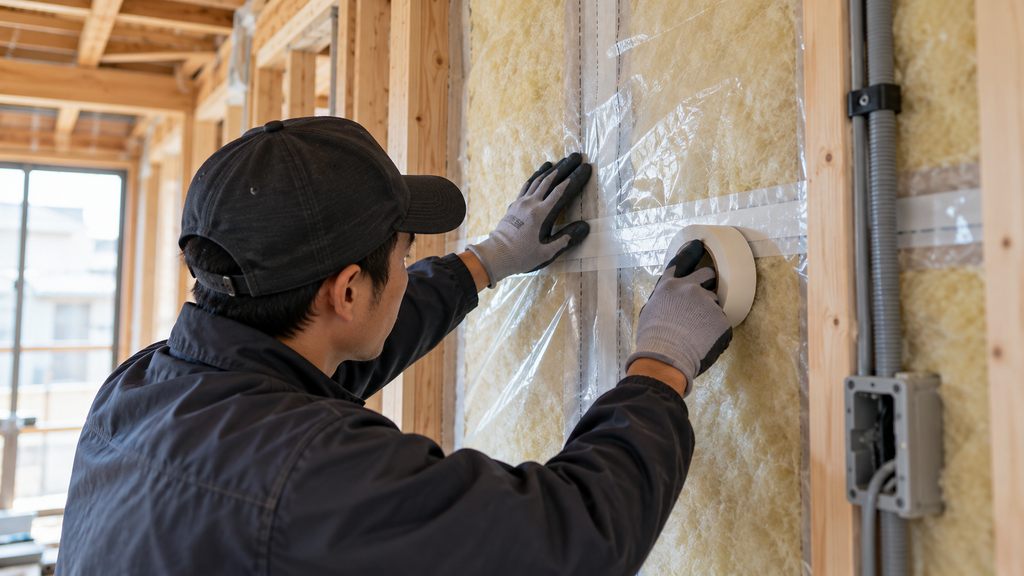

2．防湿層を連続させる

室内の水蒸気が断熱層へ入り込むのを抑えるため、防湿層についても連続性が重要です。

特に注意したいのが、シートの重ね部分や柱・梁との取り合い、コンセント、配線、配管などの貫通部。

こうした細かな部分まで適切に処理し、壁全体として防湿層を連続させることで、壁内へ湿気が入り込むリスクを抑えます。

3．計画していない隙間を減らす

気密施工では、気密層を連続させ、住宅に意図しない隙間を残さないことが重要ですが、例えば配管や配線が壁を貫通する部分、サッシまわり、シート同士の取り合いなどは隙間が生じやすいポイントです。

見た目では処理できているように見えても、小さな隙間が残っていることがあります。

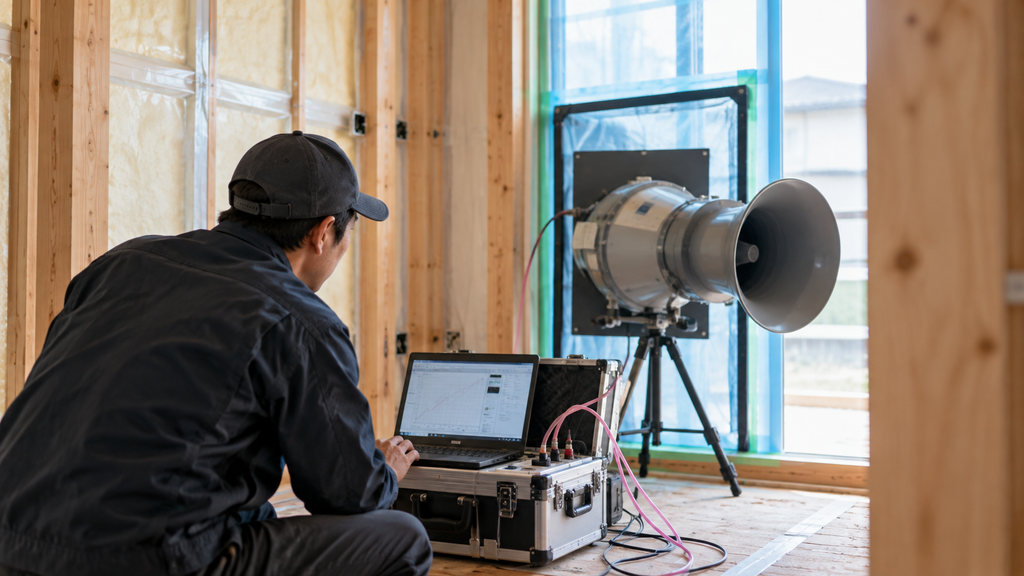

そのため、施工後に「きちんと気密性が確保できているか」を確認する方法の一つとして気密測定があるのです。

内部結露は完成後に調べられる？

ここまで読まれた方の中には「壁の中で結露しているかどうか、気密測定をすれば分かるのでは？」と思う方もいるかもしれません。

また、C値が良ければ内部結露が絶対に発生しないというものでもないのです。

なぜかと言うと、内部結露には断熱材や防湿層の施工状態、壁の構成、温度や湿度など複数の要素が関係するため。

だからこそ住宅を建てる際は、完成後だけを見るのではなく、断熱・防湿・気密施工を行っている途中の状態を確認することが重要になります。

内装で隠れる前に確認しておきたい気密施工

住宅が完成すると、壁の内部は石膏ボードやクロスなどに隠れてしまいます。

配管や配線の貫通部、防湿・気密シートの取り合いなども見えなくなるため、完成後に漏気箇所が見つかっても簡単には手直しできません。

中間気密測定では住宅全体のC値を測定するとともに、現場で漏気している箇所を確認し、手直しできる段階で施工の改善につなげます。

MU設備の測定で見つかった漏気箇所と改善事例

MU設備が大阪府茨木市の木造2階建て住宅で行った中間気密測定では、浴室まわりや配管、シートの接続部分で漏気を確認しました。

こちらの住宅は床断熱を採用し、浴室まわりは基礎断熱となっていたため、断熱方法が切り替わる部分の気密処理も確認する必要がありました。

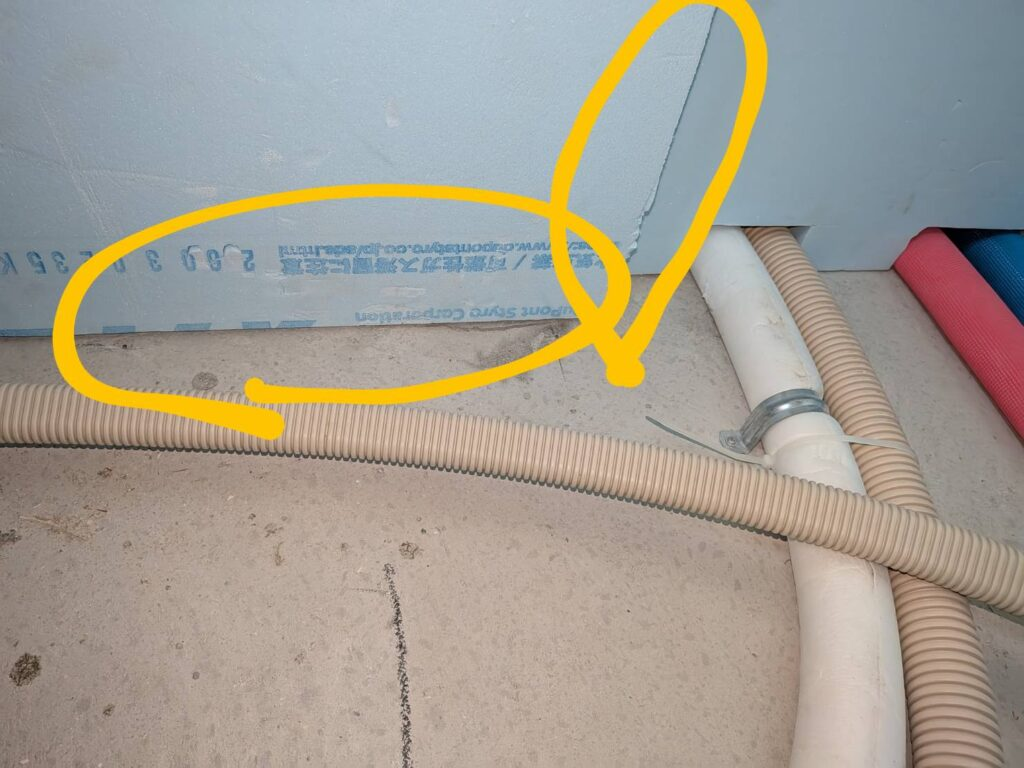

実際の現場では、浴室の基礎断熱材まわりや人通口まわりに加え、配管の周囲にも未処理の隙間が残っていたのです。

また、シートは全体的にきれいに施工されていましたが、一部でテープ処理が途切れていました。

広い面が整っていても、継ぎ目や貫通部分まで気密層がつながっているかは、細かく確認することが大切です。

確認した箇所をウレタンや気密テープで補修した結果、C値は0.76㎠/㎡から0.42㎠/㎡へ改善しました。

これは内部結露の発生や解消を確認した事例ではありませんが、内部結露対策を考えるうえでも重要な、気密層の連続性を現場で確認した例です。

防湿・断熱の設計と施工を確かめるとともに、気密についても仕上げ前に確認することで、隠れてしまう部分の改善につなげられます。

内部結露対策は「見えなくなる前」の確認が大切

いかがでしたでしょうか。

内部結露は、壁の内部で発生するため住み始めてからでは気づきにくく、原因も一つではありません。

MU設備では、大阪府・兵庫県・京都府・奈良県・滋賀県・和歌山県を中心に、住宅の中間気密測定・完成後気密測定を行っています。

中間気密測定ではC値を測定するだけでなく、現場で漏気箇所を確認し、改善につながる方法をお伝えします。補修作業は基本的に工務店様側でご対応いただいています。

確認した漏気箇所や補修後の状態は説明を添えた写真で共有し、測定結果については試験結果報告書としてお渡ししています。
